Решение от Harman Professional для нового стадиона Канадской футбольной лиги

Профессиональное звуковое оборудование от Harman Professional обеспечило озвучивание спортивных и неспортивных событий на новом стадионе Мозаика во втором по величине среди канадских городов - Реджайне.

Любой поклонник спорта, даже очень отдаленно знакомый с Канадской футбольной лигой, может утверждать, что среди ведущих футбольных премьер-лиг мира вряд ли найдутся настолько преданые (и столь шумные) болельщики, как болельщики клуба Саскачеванские Всадники (Saskatchewan Roughriders). Учитывая тот факт, что провинция Саскачеван и, в частности, ее столица - город Реджайна, демонстрируют один из наименьших показателей динамики развития профессионального спорта в Канаде, болельщики местного футбольного клуба поддерживают своих игроков значительно большим числом и с гораздо сильнее пылом, чем можно было бы ожидать .

Однажды в интервью изданию Vice Sports, уроженец Реджайна, защитник клуба Всадников Бен Хинан сказал такие слова: «Я считаю, что чувство преданности между болельщиками и их командой очень отчетливо представляет людей, проживающих в Саскачеване. Верность, преданность делу и упорный труд - это характерные черты, основываясь на которых был построен Саскачеван».

Эти же черты легли в основу недавно завершенного строительства стадиона Мозаика (Mosaic) - нового домашнего поля для клуба Всадников в Канадской футбольной лиге. Объект, стоимость которого составляет 278 200 000 долларов, строился в течение более 800 рабочих дней и стал первым знаковым проектом инициативы по развитию города Regina Revitalization, бюджет которой составляет 1000000000 долларов.

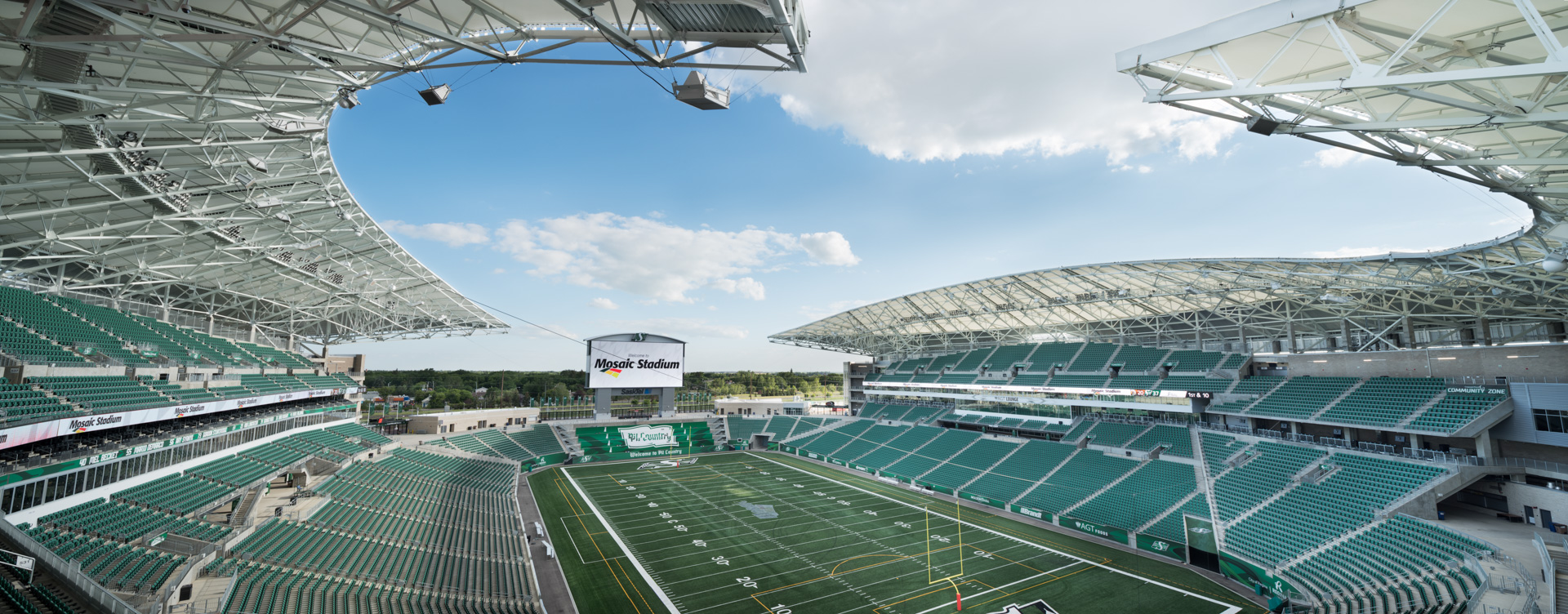

Новый стадион - один из самых известных объектов своего города. Его массивная крыша накрывает трибуны и создает эффект погружения чаши стадиона.

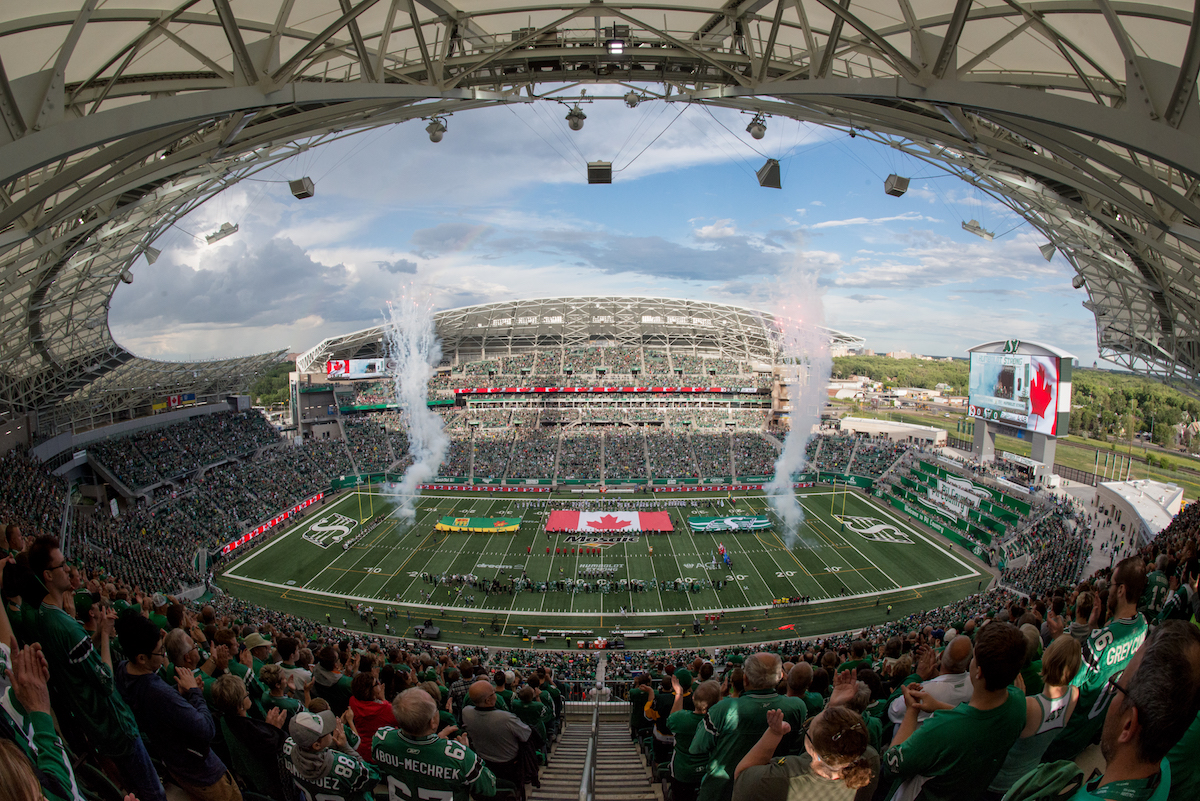

А для того, чтобы конкурировать с большим числом болельщиков, которые шумно поддерживают свою домашнюю команду, стадион также оборудован большой звуковой системой от HARMAN Professional Solutions. Она обеспечивает последовательное, равномерное и мощное покрытие по всей площади трибун в стандартной конфигурации футбольного матча. Комплект состоит из всепогодных акустических систем и сабвуферов JBL серии Precision Directivity, различных моделей из серии Control Contractor. Питание системы происходит благодаря усилителям Crown, а сигнальную обработку осуществляют процессоры BSS.

Весной 2011 года, тогдашний мэр города Пат Фиакко официально обнародовал планы инициативы развития города Regina Revitalization Initiative, акцент которой заключался в строительстве нового стадиона Мозаика (Mosaic). Новый объект должен заменить уже давний домашний стадион Всадников Мозаика на Тейлор Филд, который принял свой первый матч Канадской футбольной лиги в далеком 1936 году.

Этап проектирования нового стадиона был поручен компании HKS Architects, Inc., базирующаяся в Далласе, в сотрудничестве с компанией B + H Architects из Торонто. Строительство началось в начале 2016 года. В качестве генерального подрядчика выступила компания PCL Construction.

Новый стадион вмещает 33 000 зрителей (в специальной конфигурации вместимость арены можно расширить до 40000 мест). Он был спроектирован таким образом, чтобы не только гармонично сочетаться с окружающей архитектурой, но и создать вокруг ощущение пространства и предложить болельщикам более высокий уровень комфорта и впечатлений от игры.

Особыми чертами, благодаря которым стадион достигает этих целей является дизайн крыши и открытая южная зона арены, широкий центральный вход, размещение большинства мест в чаше стадиона, создание лаунж-зоны и улучшенное планирование системы туалетов.

Гибкость дизайна арены также дает возможность проводить там события разного масштаба в течение целого года - подобно недавнего концертного шоу Regina Rocks Mosaic Stadium, в программе которого выступили Брайан Адамс, коллектив Our Lady Peace и Джонни Рейд. И хотя обычно на такие события, как музыкальные выступления, команда организаторов привозит собственное туровое оборудование, интегрированная звуковая система стадиона способна адаптироваться к нескольким различных конфигурациям. И все же, основная ее цель состоит в том, чтобы информировать, заинтересовывать болельщиков Всадников и помогать им погрузиться в игру.

Компания PCL заручилась поддержкой специалистов двух компаний из Виннипега: компании Advance Pro во главе с Питером Бернатським, специализирующаяся на технологической интеграции, и компании Smith + Andersen во главе с Дастином Су, специализирующаяся на техническом консультировании и провела экспертизу дизайна звуковой системы стадиона. «Наша роль не была типичной ролью консультанта», - рассказывает Су, отметив, что он и Бернацкий работали над дизайном и интеграцией звуковой системы в одной команде со специалистами из PCL. «Наша роль заключалась в коммуникации и сотрудничества, а также - реализации самом деле рационального удовлетворения потребностей каждого участника - заговорщика, инженеров, подрядчиков ...»

Вспоминая о начале работы над проектом, Бернацкий отмечает, что не существовало жестких спецификаций для звуковой системы. «Нам были предоставлены определенные базовые требования, среди которых: четкость звучания речи, равномерное звуковое давление по всей площади арены - но в конце концов именно специалисты Advance Pro и Smith + Andersen создали дизайн, который бы отвечал этим требованиям, предложив доступную, ведущую в своем классе звуковую систему, которая вписывалась в бюджет проекта».

Су подчеркивает, что главной целью при подборе звуковой системы стало обеспечение впечатляющего опыта для болельщиков. «Мы хотели, чтобы акустическое покрытие в каждой зоне стадиона было равномерным, достаточно мощным. Мы стремились обеспечить хорошую проекцию во время звучания музыки, а также - достичь высокой четкости звучания речи - сигналы рефери и объявления дикторов должны быть кристально понятными ».

Спроектированная звуковая система охватывает всю территорию стадиона, от чаши до отдельных помещений, лаунж-зон и других общественных пространств. Звуковая система арены состоит из различных моделей акустики JBL и объединяет акустическое покрытие во время спортивных и неспортивных событий требованиям систем оповещения, включая аварийное оповещение. Акустические системы серии JBL Precision Directivity: высокопроизводительные акустические системы PD764 и сабвуферы PD7145 покрывают чашу стадиона. Трансляционные акустические системы JBL CBT100LA размещены по всей площади арены, а различные модели из серии Control Contractor охватывают BOH-позицию стадиона, включая настенные акустические системы Control 28, которые используются для озвучивания лобби зон и VIP-ложи.

«Зоны back of house очень хорошо спроектированы и оснащены технологиями для проведения неспортивных событий», - отмечает Бернацкий. «Например, у них есть прекрасно оборудованные лаунж-зоны, которые можно использовать для проведения различных корпоративных мероприятий».

Однако с самого начала было понятно, что основные направленияом стадиона Мозаика является профессиональный футбол. Специалисты компании Smith + Andersen тесно сотрудничали с архитекторами и инженерами, чтобы акустически охватить как можно больше мест уже за счет оригинальной конструкции чаши; однако, в связи с уникальной формой стадиона, некоторые из мест на трибунах были частично или полностью акустически заблокированы, поэтому для заполнения звуковых пробелов были развернуты house-филы.

Примечательно, что от акустической системы стадиона требовалось взаимодействие с пожарной сигнализацией и системой аварийного оповещения, особенно что касается чаши. «Набирает распространение практика, согласно которой на крупных спортивных объектах главная акустическая система может передавать сообщения на случай чрезвычайных ситуаций», - рассказывает Бернацкий, добавив, что back-of-house зоны подключены к отдельной системы оповещения. «Это относительно новая концепция, в частности в Северной Америке», - продолжает Бернацкий. «В Европе существуют правила и протоколы, которых придерживаются спортивные все арены, однако в Северной Америке каждая юрисдикция трактует их несколько по-своему».

Дастин Су добавляет, что работа со специалистами в области электротехники была особенно полезной, когда речь шла о предоставлении отчета перед городом Реджайна. «Таким образом, между нашей командой, подрядчиком и консультантами мы смогли четко определить, почему наш подход важен и почему практически важно использовать главную звуковую систему стадиона для осуществления уведомлений в случае экстремальных ситуаций.

Компоненты управления для большинства систем размещены в главном оперативном центре проведения матчей - специальном пространстве на западной стороне стадиона, где команды операторов и технические продюсеры во время матчей работают вместе со звукорежиссерами и дикторами. Спецификация системы состоит из оборудования Harman Professional, она сочетает усилители Crown и аудио-процессоры BSS DSP.

Дастин Су отмечает, что на стадионе выполнено интересное решение с аудио-процессором DSP, инициированное Уэйном Эдель, специалистом Advance Pro, который предложил совместить Dante протокол с собственным протоколом BSS BLU Link. Решение, по сути, предлагает комбинацию сетевых протоколов. Благодаря открытой западной оконечности, стадион по форме напоминает подкову, разделенную на четыре сетевые квадранта. С центральной локации расположения оборудования, звук может быть распределен по четырем связанных квадрантах по протоколу Dante. «Как только вы подключитесь к первому процессору, то можете переходить к процессорам в каждом квадранте, а затем - в цифровом формате ко всем усилителей благодаря протоколу BLU link», - объясняет Су. «Таким образом, существует степень избыточности по протоколу Dante, но есть и некоторая эффективность в BLU-связи».

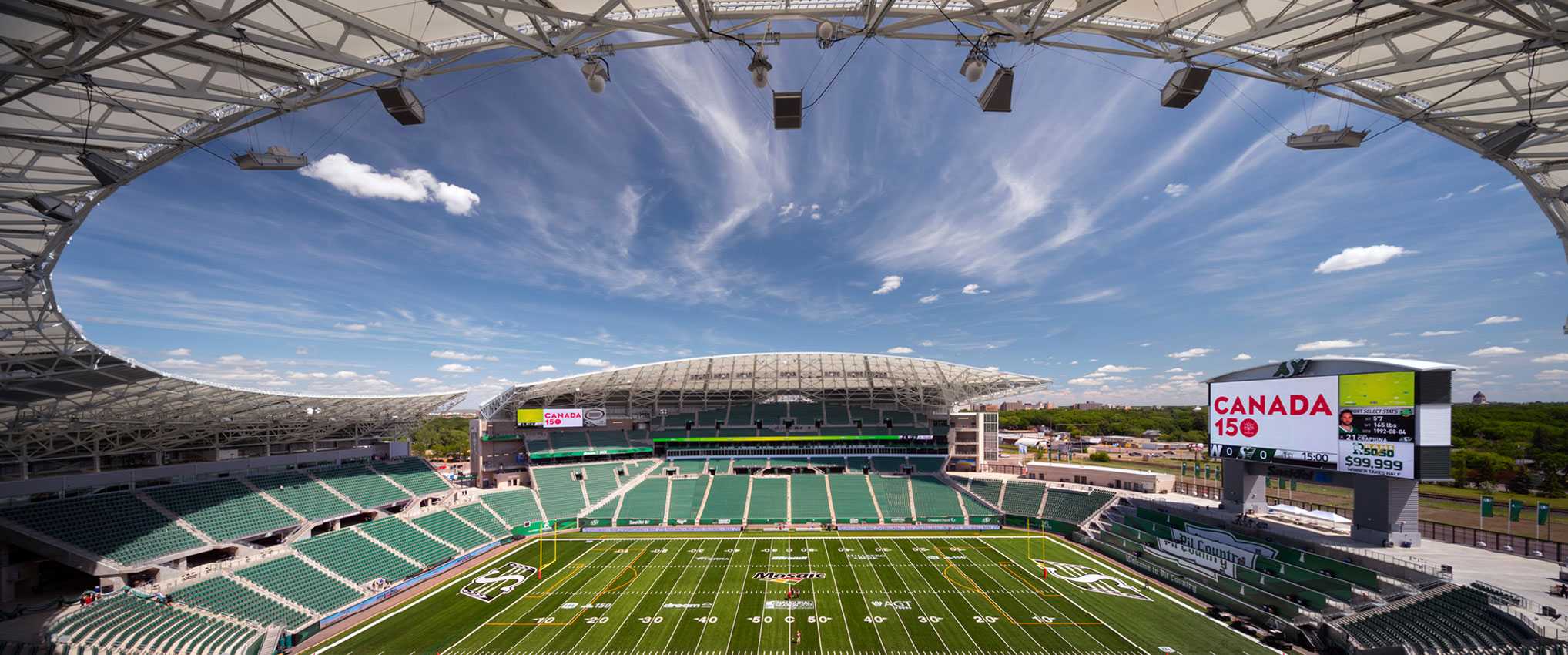

Бернацкий отмечает, что самым большим вызовом, с которым столкнулась его команда при интеграции системы, было позиционирование и развертывания главной звуковой системы в чаше, как это обычно и происходит при работе на масштабных площадках. Благодаря большой крыше, накрывающий трибуны, команда имела достаточно широкие возможности для осуществления креплений, хотя и не всегда их можно было реализовать оптимально. «Во многих случаях стальные конструкции крыши не находятся под идеальным для нас углом или мы не могли использовать нужные нам точки из причин структурного характера», - продолжает Бернацкий. «Это не стало для нас какой-то неожиданностью, но все же создавало последовательный вызов во время рабочего процесса».

Бернацкий отмечает, что большую роль во время развертывания оборудования на объекте такого масштаба играет программное обеспечение, способное рассчитать влияние силы тяжести на подвесы и спрогнозировать коммутацию всего комплекта. «При расчетах, мы вышли на некоторые весьма специфические точки креплений», - продолжает он, - «это стало вызовом для нас, поскольку мы не имеем возможности передвинуть каркас стадиона для того, чтобы воплотить в развертывании наши идеальные позиции и углы». В этой ситуации на помощь пришел Дастин Су и его команда. Весь проект был разработан в программном обеспечении Revit BIM, а команда Smith + Andersen имеет большой опыт использования этого инструмента. «В этих цифровых моделях содержится много информации», - делится Су. «Вызов заключается лишь в извлечении информации, необходимой для конкретной задачи. Например, одной из задач, которые мы взяли на себя, было взятие расчетов по стальному каркасу стадиона с последующим проведением акустических замеров через инструмент EASE [программное обеспечение для акустического моделирования] ради расчета размещения звукового оборудования. Таким образом, одним из интересных наших задач было объединение физического дизайна, взятого из Revit BIM и компьютерных моделей, созданных в EASE, а затем - выяснение места, где должны быть размещены акустические системы, а также направления, в котором они должны быть направлены». От удачной коммутации и тесного сотрудничества между специалистами зависел успех проекта.

Первые матчи и несколько неспортивных мероприятий на новом стадионе Всадников состоялись накануне начала нового сезона Канадской футбольной лиги. «Отзывы от группы владельцев и различных групп заинтересованных лиц были очень положительными», - делится Бернацкий. «Эти события стали хорошим стартовым тестом для новой арены, которые произошли с оценкой« отлично ». Мы ждем проведения матчей, которые бы собрали полный стадион. Это бы позволило нам усовершенствовать настройки системы и оптимизировать ее работу».

Дастин Су высоко оценил работу специалистов HKS Architects, Inc и B + H Architects. «Они имели чудесное видение пространства», - отмечает он. «Вместе мы создали действительно красивый объект». В свою очередь, Бернацкий адресует добрые слова в адрес команды PCL: «С точки зрения интегратора, работа со специалистами PCL была настоящим удовольствием», - говорит он. «С точки зрения физического исполнения, они были очень приспособленными, на высоте с точки зрения планирования и поддержки нас и наших требований. Отличная компания для работы».

«Это очень громкий проект. Здесь много различных заинтересованных сторон - город, архитекторы, инженеры и подрядчики с различными рабочими командами. Это много бессонных ночей, много иногда напряженных дискуссий, но как по мне - такие проекты действительно важны. Именно этот проект стал частью более глобального плана развития Реджайна целом - и очень важным делом для общины города в частности », - делится впечатлениями о проекте Дастин Су. «Пока вы помните об этом», - добавляет он, «бессонные ночи и проверки - все это имеет смысл, и, работая в команде со специалистами PCL и Advance Pro - я думаю, мы все разделяли это мнение. Именно поэтому этот проект стал настолько успешным. Стадион является центром профессионального спорта - и этой ареной можно гордиться ».

Перечень оборудования на стадионе

Основной массив акустических систем

14 x всепогодный полно-диапазонных акустических систем JBL PD764WRX

14 x всепогодных сабвуферов JBL PD7145 WRX

14 x всепогодных акустических систем JBL PD6212 / 95WRX

7 x всепогодных акустических систем JBL PD6212 / 64WRX

15 x всепогодных акустических систем JBL PD6212 / 66WRX

8 x 15-дюймовых двухполосных полно-диапазонных акустических систем JBL AW566 Back of House

212 x JBL Control25T

294 x JBL Control28T60

23 x JBL Control328CT

15 x JBL CBT100LA1

389 x JBL Control 26CT

112 x система оповещения Atlas GA30T

Сигнальные процессоры

7 x BSS Blu806

8 x BSS Blu (карта аналогового выхода)

1 x BSS Blu (карта цифрового входного сигнала)

7x BSS Blu (карта аналогового входного сигнала)

Центральный массив усилителей

16x Crown DCI4 / 1250N 4CH - 1250W усилитель

5 x Crown DC12 / 1250N 2CH - 1250W усилитель

13 x Crown DCI4 / 2400N 4CH - 2400W усилитель

Back of House усилители

2 x Crown DCI4 / 300N 4CH 300W 70V усилитель

5 x Crown DCI4 / 600N 4CH 600W 70V усилитель

9 x Crown DCI4 / 1250N 4CH 1250W усилитель

Акустические системы Upper-филы

12 x JBL Control25AV

1 x Crown CI2 / 1250N 2CH 1250W усилитель

Акустические системы Lower-филы

9 x JBL Control29AV

1 x Crown DCI12 / 1250N - 2CH 1250W усилитель
