Об открытии обновленного комплекса
29 сентября, в День памяти жертв Бабьего Яра в Киеве открыли обновленный Мемориальный комплекс, посвященный трагическим событиям Холокоста: Зеркальное поле, Аллею скорби и памятник "Меноры".
Звуковое оформление мемориала и настройка системы озвучивания осуществили инженеры компании "Комора".
Многоканальная аудиосистема озвучивает три отдельные объекты мемориала различными звуковыми сценами. Создавая звуковую среду, инсталляция работает на эмоциональном уровне слушателя, что позволяет ему перенестись в воображении в эпоху трагических событий города 1941 года.
Ниже рассказем подробно об установке озвучки отдельных участков мемориала, а также даем подробности комплексного решения, которое позволяет с легкостью управлять ею на месте или удаленно.
Все музеи

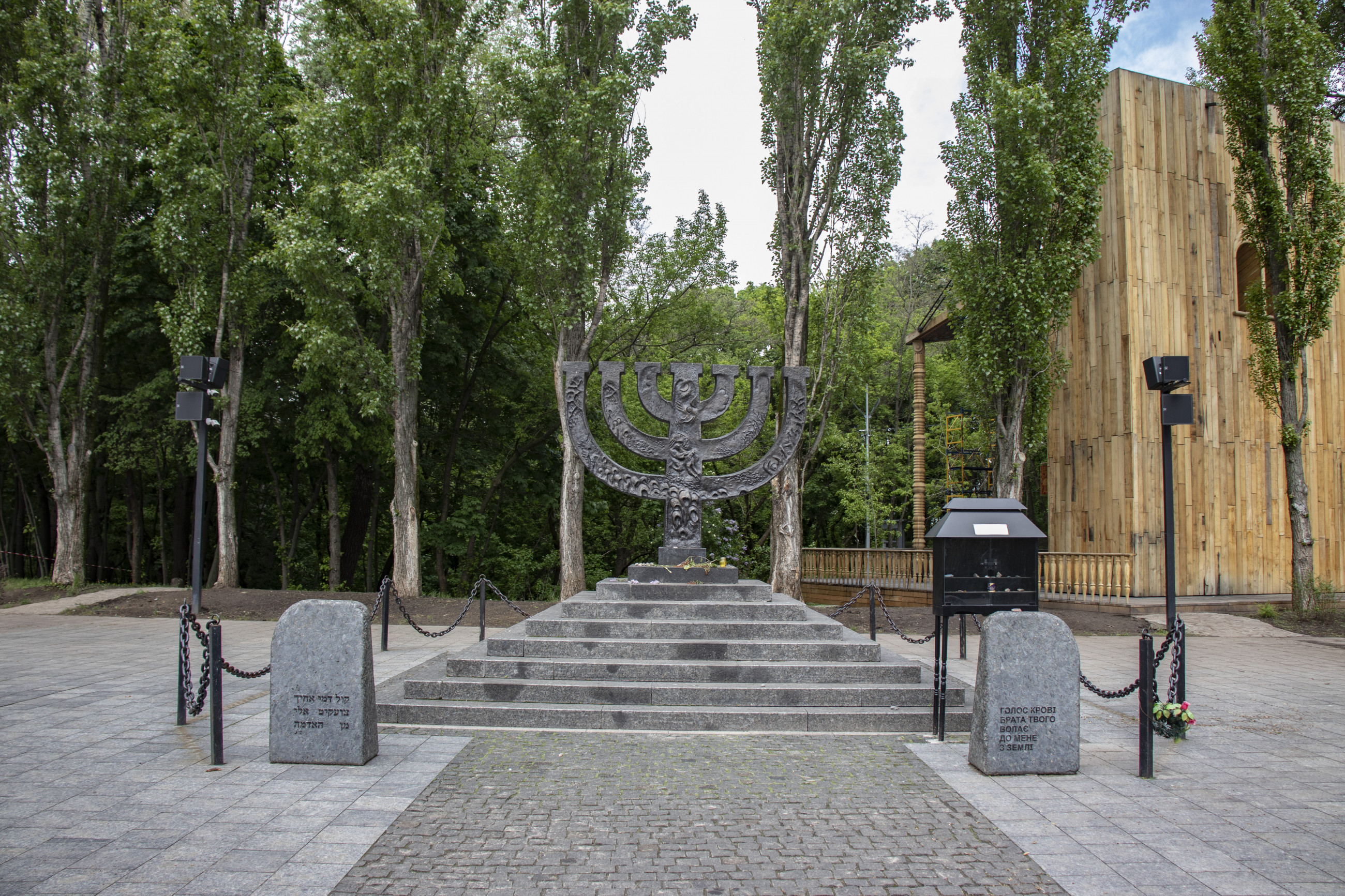

Участок №1: Площадь памятника «Менора»
Центральным объектом площади есть памятник «Менора». На площади предусмотрена система, близкая к кинотеатральной Surround 7.2, с 9-ю независимыми каналами передачи звуковой информации, два из которых являются каналами низкой частоты.
На 6 установленных столбах размещены каналы: Front Left, Front Right, LFE Left (сабвуфер), LFE Right (сабвуфер), Surround Left, Surround Right, Surround Back Left, Surround Back Right.
На столбе за памятником "Менора" в будущем будет расположен центральный канал (Front Center).
Согласно техническому заданию, мы выбрали акустические системы серии AWC Compact от JBL Professional. Эти всепогодные модели с индексом IP56 специально разработаны для постоянного использования на улице и озвучивания тематических парков, фонтанов, спортивных соревнований и других объектов, где требуется стойкость к погодным условиям, высокая разборчивость звукового материала, надежность и эффективность.
Все музеи
Участок №2: «Аллея от улицы Юрия Ильенко к площади памятника «Менора»
Вдоль всей аллеи расположены 34 столба (по 17 с каждой стороны). На столбы смонтированы 66 акустические системы Apart MASK6CT-BL, что соответствует техническому заданию, они имеют индекс IP64. По требованиям заказчика, на каждый столб должен подаваться индивидуальный аудиоконтент. Для этой задачи были проложены индивидуальные акустические кабели и предусмотрена маршрутизация и усиления 34-х аудиоканалов.
Акустические системы создают звуковой коридор с эффектом хора. Из них звучат взрослые и детские голоса, называют имена жертв, погибших в Бабьем Яру, также раздаются молитвы и тематические песни на иврите и на украинском языке.
Все музеи

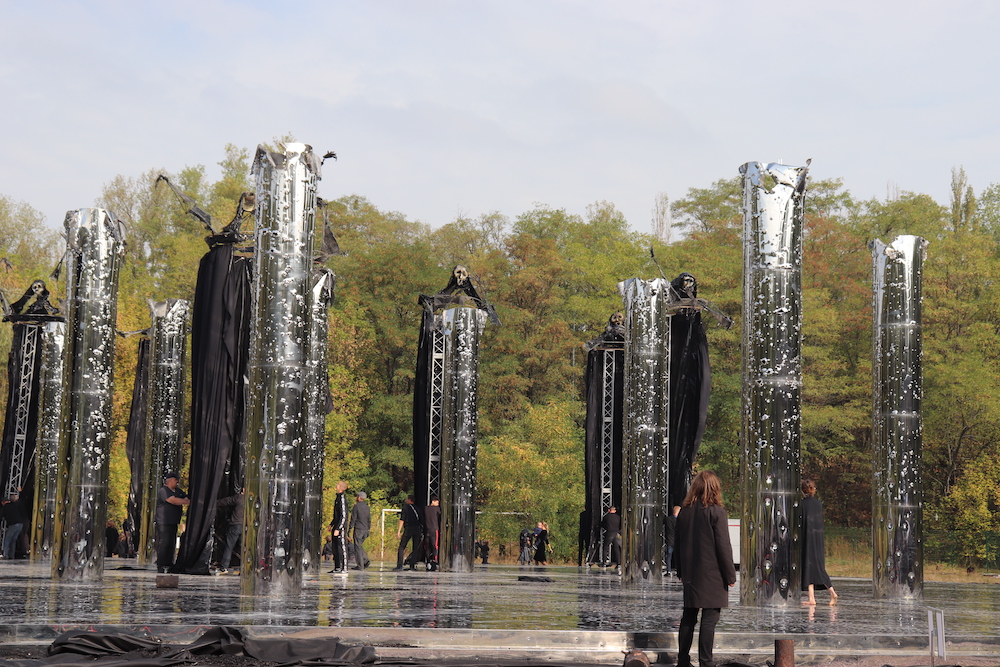

Участок №3: Зеркальное Поле
Зеркальное Поле - это круглый зеркальный подиум диаметром 40 метров, на котором возвышаются 10 металлических колонн. Поверхность подиума и колонн насквозь прострелены пулями того же калибра, который использовали нацисты во время трагических массовых расстрелов жертв Холокоста.
В каждой колонне радиально расположены три акустические системы Apart MASK6CT-BL, создающих звуковое покрытие на 360 °. Каждая колонна подключена к своему каналу усиления и транслирует собственный звуковой материал.
Сквозь отверстия от пуль в колоннах и подиуме проходит свет, вместе со звуком создает соответствующую эмоциональную и аудиовизуальную композицию.
Под поверхностью подиума смонтирован электроакустический орган. Он собран с использованием модифицированных акустических систем JBL Control 26CT (20 шт.) И низкочастотных громкоговорителей JBL MS-12SD4 (4 шт). Трубы различного диаметра и длины настроены на разные резонансные частоты. На весь орган подают специально синтезированный двухканальный аудиоконтент.
Инсталляция уникальная тем, что маршрутизирует, усиливает и воспроизводит 55 независимых аудиоканалов для реализации замыслов режиссеров.
Все музеи
Оборудование в инсталяции
- JBL AWC129
- JBL AWC82
- JBL AWC15LF
- Apart MASK6CT-BL
- JBL Control 26CT
- Crown CDi4x300BL
- Crown CDi4x600BL
- BSS BLU-DAN
- RME Digiface DANTE
- Кабельная продукция VDC
Акустический расчет Зеркального поля
С помощью специализированного программного обеспечения DDA (Digital Directivity Analysis) мы построили 3D-модель отдельных фрагментов аудиоинсталяции и провели необходимые акустические расчеты и анализ. Ниже приводим некоторые фрагменты этих расчетов.
3D-модель расположения акустических систем и точек R1, R2, R3 для анализа параметров.
Расчет звукового покрытия на уровне слушателей.

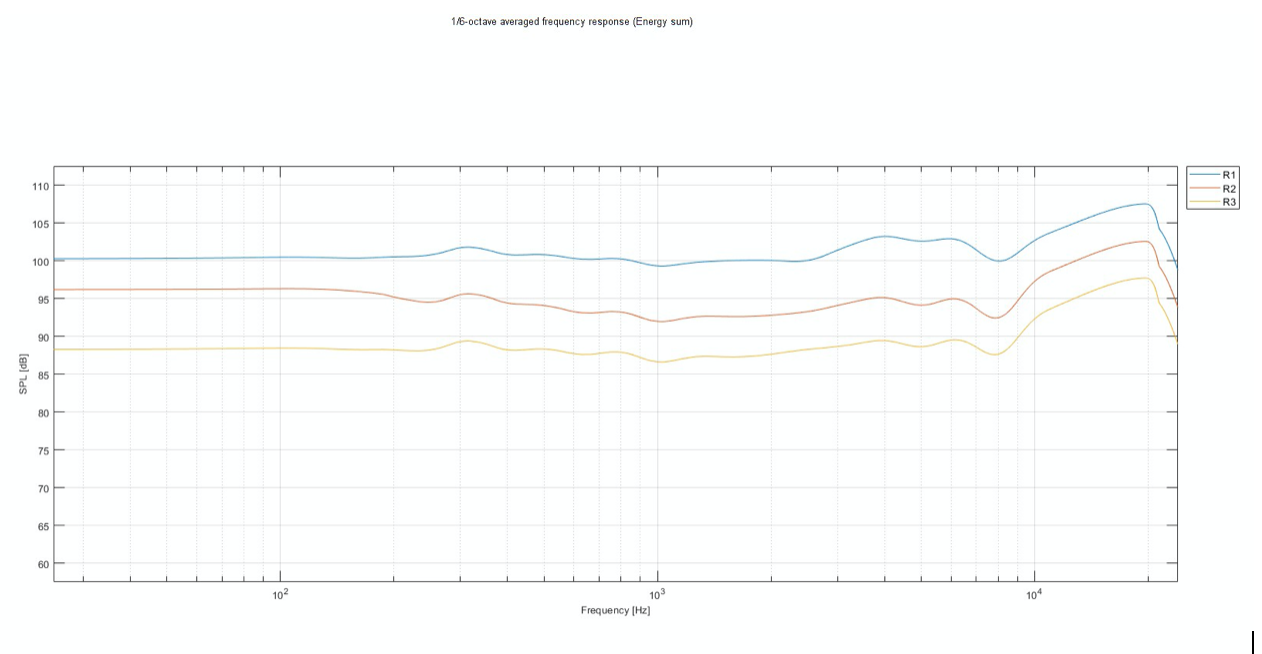

Амплитудно-частотная характеристика AC JBL в точках R1, R2, R3.
Амплитудно-частотная характеристика AC Apart в точках R1, R2, R3.
Расчет индекса разборчивости речи.
Как видно из графика, индекс разборчивости речи значительно лучше значения 0.5, что было задано как минимальное в техническом задании.
Все музеи
Система усиления инсталяции
Учитывая большое количество и длину кабельных трасс к акустическим системам, мы использовали технологию 100-вольтовых трансляционных линий. Всего было проложено более 13 км кабеля.
Для усиления аудиосигналов выбрали четырехканальные усилители Crown CDi4x300BL и CDi4x600BL с возможностью приема аудиосигнала по цифровому протоколу BLU-Link.
Количество и мощность каналов рассчитана в соответствии с количеством и мощности акустических систем, а также согласно количеству отдельных каналов контента с техническим заданием.
Данные модели усилителей специально разработаны для масштабных инсталляций и оснащены функциями дистанционного контроля работы, измерения параметров линий и акустических систем, ведением логов и сигнализацией об ошибках и аварии. Встроенный процессор (DSP) позволяет провести необходимые настройки звука индивидуально по каждому каналу.
Все музеи
Передача сигнала, маршрутизация
По техническому заданию, многоканальный аудиоконтент передают с компьютера. Всего нужно было обеспечить 55 независимых аудиоканалов - 9 каналов на площадь памятника «Менора», 34 канала на аллею, 10 каналов на столбы на Зеркальном Поле и 2 канала на орган под подиумом. Это позволило режиссеру строить многоканальные сцены озвучивания различных частей заповедника, чтобы создавать соответствующее эмоциональное наполнение.
С помощью специализированного программного обеспечения (DAW), установленного на компьютере, откуда транслируется музыкальный материал, содержание превращается в формат DANTE с помощью USB-аудиоинтерфейса RME Digiface DANTE. Далее с помощью преобразователя протоколов BSS BLU-DAN аудиоконтент превращается в протокол BLU-Link для цифровой передачи на все усилители мощности.
Все музеи
Обработка сигнала, удаленное руководство
Протокол BLU-Link имеет топологию «кольцо» - это значит, что все усилители Crown CDi вместе с конвертором BSS BLU-DAN соединяются последовательно кабелем CAT5E, а от последнего прибора в цепочке сигнал возвращается к первому. Такая технология применена для резервирование каналов связи и в случае обрыва одного из кабелей вся система будет продолжать работать.
Все усилители Crown CDi, а также конвертер BSS BLU-DAN, интерфейс RME Digiface DANTE и компьютер подключены в локальную Ethernet сеть для конфигурации, управления и мониторинга всей системы.
На компьютере установлено программное обеспечение HARMAN Audio Architect, которое позволяет конфигурировать всю аудиосистему и прописывать маршрутизацию аудиоканалов DANTE на соответствующие каналы усилителей мощности. Созданная в этой программе панель управления позволяет изменять громкости во всех локациях данной аудиоинсталяции.

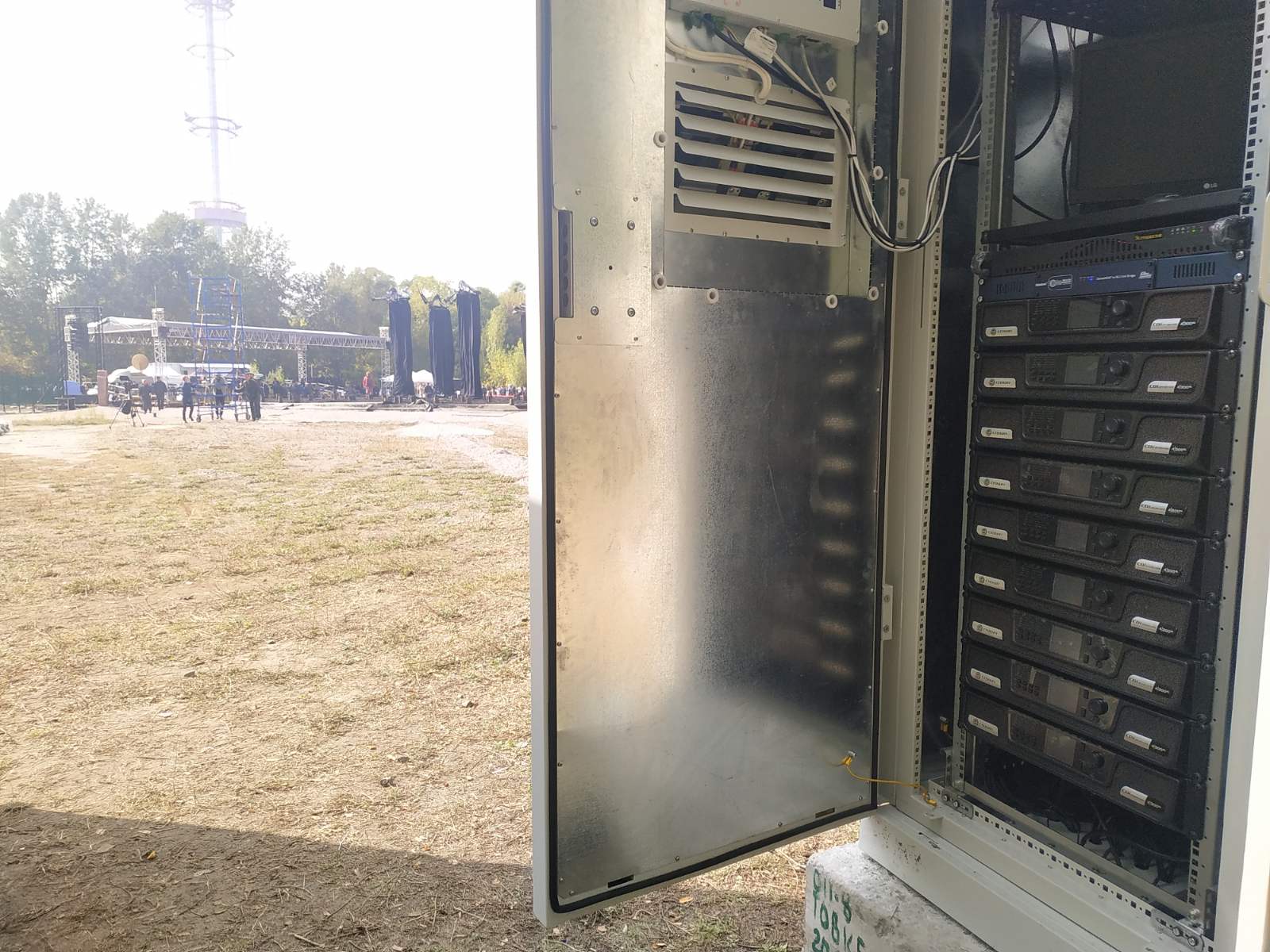

В связи с тем, что территория заповедника имеет большую площадь, для уменьшения длины кабельных линий приняли решение разместить все оборудование в двух антивандальных климатических шкафах. Между обеими шкафами проложен оптоволоконный кабель, к которому подключены три пары оптических медиаконвертеров. Одна пара медиаконвертеров объединяет обе шкафы в одну Ethernet-сеть, а две другие пары передают аудиосигналы по протоколу BLU-Link.
Посмотреть оборудование
Расчет максимального использования энергетической мощности
По документации от производителей оборудования мы провели расчеты максимальной потребляемой мощности.
Для первого климатического шкафа обеспечили 12 кВт, для второй - 9 кВт.
